DF-505 Flush Multi-Screw Oval Luke

Produktübersicht

DF-505 Flush Multi-Screw Oval Hatch ist eine bündige Zugangsluke für Schifffahrtsschiffe. Im Gegensatz zu erhöhten Süllluken liegt diese Luke vollständig auf gleicher Höhe mit der Decksoberfläche und eliminiert so hervorstehende Strukturen, die das Gehen oder den Frachtumschlag auf Schiffsdecks behindern könnten.

Es verfügt über ein ovales Profil und ein mit mehreren Schrauben verschraubtes Befestigungsdesign. Zwischen Lukendeckel und Flansch ist eine vollflächige Gummidichtung angebracht, um eine zuverlässige wasser- oder öldichte Abdichtung zu gewährleisten. Die mehreren Schrauben verteilen den Druck gleichmäßig über die Dichtfläche und sorgen so für eine stabile Dichtleistung unter Tankdruck und Schiffslasten.

Diese Luke wird hauptsächlich für den Inspektions- und Wartungszugang zu Ballasttanks, Heizöltanks und anderen geschlossenen Räumen verwendet, in denen eine bündige Deckinstallation erforderlich ist. Hergestellt aus Kohlenstoffstahl und mit einer leistungsstarken orangefarbenen Marine-Korrosionsschutzbeschichtung versehen, bietet es eine starke Beständigkeit gegen Salznebel und Meereskorrosion. Für Großaufträge für Neubauten und Schiffsreparaturen können Edelstahl-Materialaufwertungen, kundenspezifische Abmessungen und Schiffsklassifizierungszertifikate geliefert werden.

Technische Spezifikationen

• Produktname: DF-505 Flush Multi-Screw Oval Hatch

• Typ: Flachdeck, oval, mit mehreren Schrauben verschraubte Lukenabdeckung

• Modell: DF-505

• Hauptmaterial: Kohlenstoffstahl Q235/Q345; Edelstahl SUS304 / SUS316L optional

• Oberflächenbehandlung: Orange Marine-Korrosionsschutz-Epoxidbeschichtung; Sonderbeschichtung möglich

• Dichtung: NBR-Nitrilkautschuk / EPDM / Silikon (je nach Arbeitsmedium ausgewählt)

• Befestigungsmethode: Mehrschrauben-Bolzenklemmung

• Arbeitsdruck: 0,25 MPa ~ 0,6 MPa

• Standardgröße: DF-505 Standardabmessung; kundenspezifische ovale Größen verfügbar

• Arbeitstemperatur: -20℃ ~ +120℃, abhängig vom Dichtungsmaterial

• Anwendbares Medium: Ballastwasser, Heizöl, Frischwasser, Abwasser, leichte chemische Flüssigkeiten

• Anwendung: Schiffsbündiges Deck, Ballasttank, Heizöltank, Zugang zur Fachinspektion

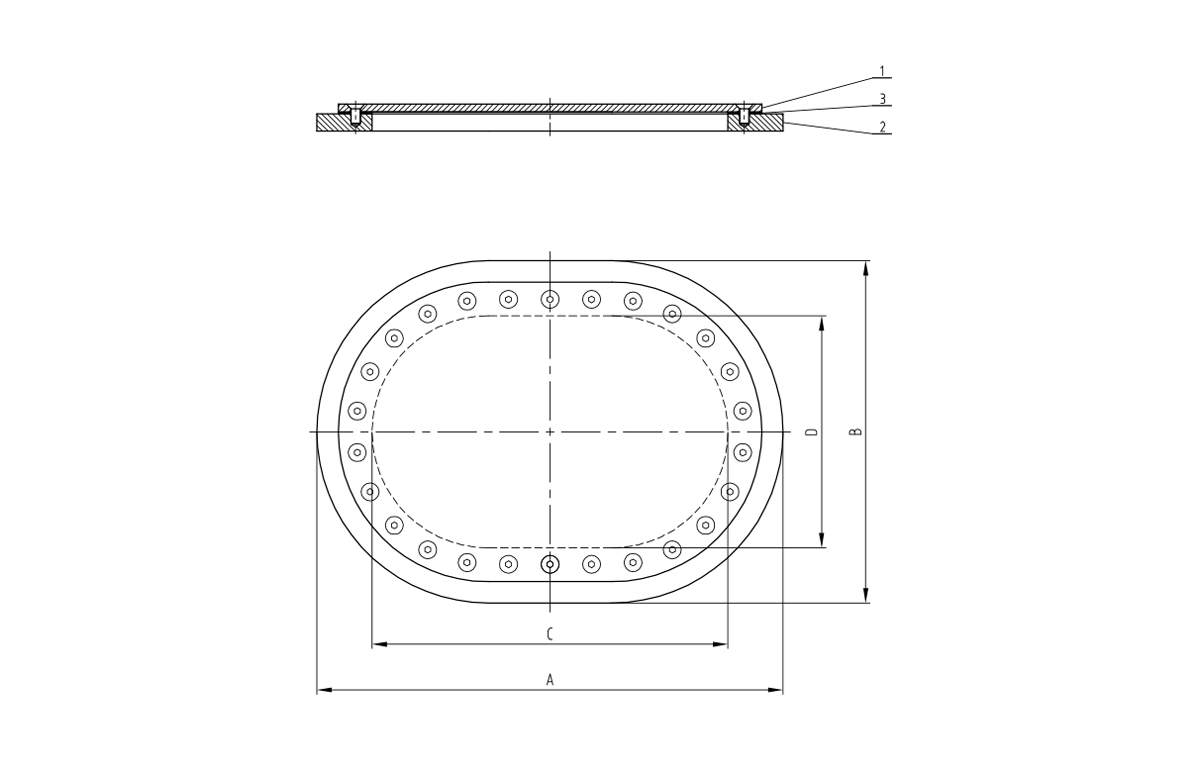

DF-505 FLUSH MULTISCHRAUBEN-OVALE LUKE

Leckage -Test: Druck 0,04 mPa

Weitere optionale Extras sind: heiß getauchte verzinkte, rostfreie Stahlkonstruktion und Customing Heights

Anwendungen

• Schifffahrtsschiffe: Frachtschiff, Fischereifahrzeug, Arbeitsboot, Lastkahn, Tanker, Binnenschiff

• Schiffstanks: Ballasttank, Heizöltank, Frischwassertank, Bilgentank und Abwassertank

• Deckbereiche, die eine bündige Installation erfordern: Gehwege, Ladezonen, in denen Vorsprünge verboten sind

• Werftprojekte: Neubau von Schiffen, Schiffsumrüstung und Lieferung von Schiffsersatzteilen

FAQ

F1: Was ist die DF-505 Flush Multi-Screw Oval Hatch?

A: DF-505 Flush Multi-Screw Oval Hatch ist ein bündiger, ovaler Marine-Lukendeckel. Es verwendet mehrere Schrauben, um die Dichtung zusammenzudrücken und so eine wasser- oder öldichte Abdichtung zu erreichen. Es wird bündig mit dem Schiffsdeck installiert und ermöglicht den Tankinspektions- und Wartungszugang.

F2: Was ist der Unterschied zwischen einer bündigen Luke und einer erhöhten wasserdichten Luke?

A: Die bündige Luke (DF-505) sitzt flach auf der Deckoberfläche und hat keinen hervorstehenden Süll und wird für Gehwege und Frachtdecks verwendet. Die erhöhte wasserdichte Luke verfügt über einen erhöhten Süll, um das Eindringen von Deckwasser zu verhindern, was üblicherweise bei Tankdeckeln verwendet wird, die Meerwasserspritzern ausgesetzt sind.

F3: Was sind die Vorteile einer mehrschraubenverschraubten Struktur?

A: Mehrere Schrauben üben einen gleichmäßigen Druck auf die gesamte Umfangsdichtung aus. Es bietet eine hervorragende Dichtungsstabilität unter Druck und Wellenbelastung und eignet sich für den langfristigen Einsatz auf See. Es ist robuster für Hochdrucktankanwendungen im Vergleich zu Schnellspannluken mit Kniehebelverschluss.

F4: Welche Materialoptionen kann ich erhalten?

A: Die Standardversion besteht aus Kohlenstoffstahl mit orangefarbener Marine-Epoxidbeschichtung. Für schweres Salzwasser oder korrosive Medien ist Edelstahl SUS304 oder SUS316L erhältlich. Auswahl an Dichtungen: NBR für Öl, EPDM für Wasser, Silikon für hohe Temperaturen.

F5: Können Sie Schiffsklassifizierungszertifikate vorlegen?

A: Ja. Für Großaufträge von Werften kann eine CCS-, ABS- und BV-Zertifizierung ausgestellt werden. Bitte teilen Sie uns die Zertifikatsanforderungen bereits in der Angebotsphase mit.

F6: Kann ich die Abmessungen der DF-505 Flush Multi-Screw Oval Hatch anpassen?

A: Ja. Wir unterstützen kundenspezifische ovale Längen, Breiten, Plattendicken und Flanschgrößen. Senden Sie Ihre Zeichnung oder technische Spezifikation für ein Angebot.

F7: Wie pflegt man die bündige ovale Multi-Screw-Luke DF-505?

A: Überprüfen Sie die Gummidichtung regelmäßig auf Alterung, Risse oder Beschädigungen. Überprüfen Sie alle Schrauben auf Lockerheit oder Korrosion. Reinigen Sie die Flanschdichtfläche, um Schmutz, Rost und Ablagerungen zu entfernen. Ersetzen Sie die Dichtung regelmäßig, um die Wasserdichtigkeit aufrechtzuerhalten. Ziehen Sie die Schrauben beim Wiedereinbau gleichmäßig und in diagonaler Reihenfolge an. Überschreiten Sie niemals den Nennbetriebsdruck.

F8: Was ist Ihr MOQ und Ihre Vorlaufzeit?

A: Kleine Probebestellungen sind akzeptabel. Wettbewerbsfähige Staffelpreise für Werften, Schiffsausrüster und Ersatzteilhändler. Die Lieferzeit hängt von der Menge, dem Material und den Zertifizierungsanforderungen ab. Kontaktieren Sie uns für ein formelles Angebot.
