DF-343-5
HEE

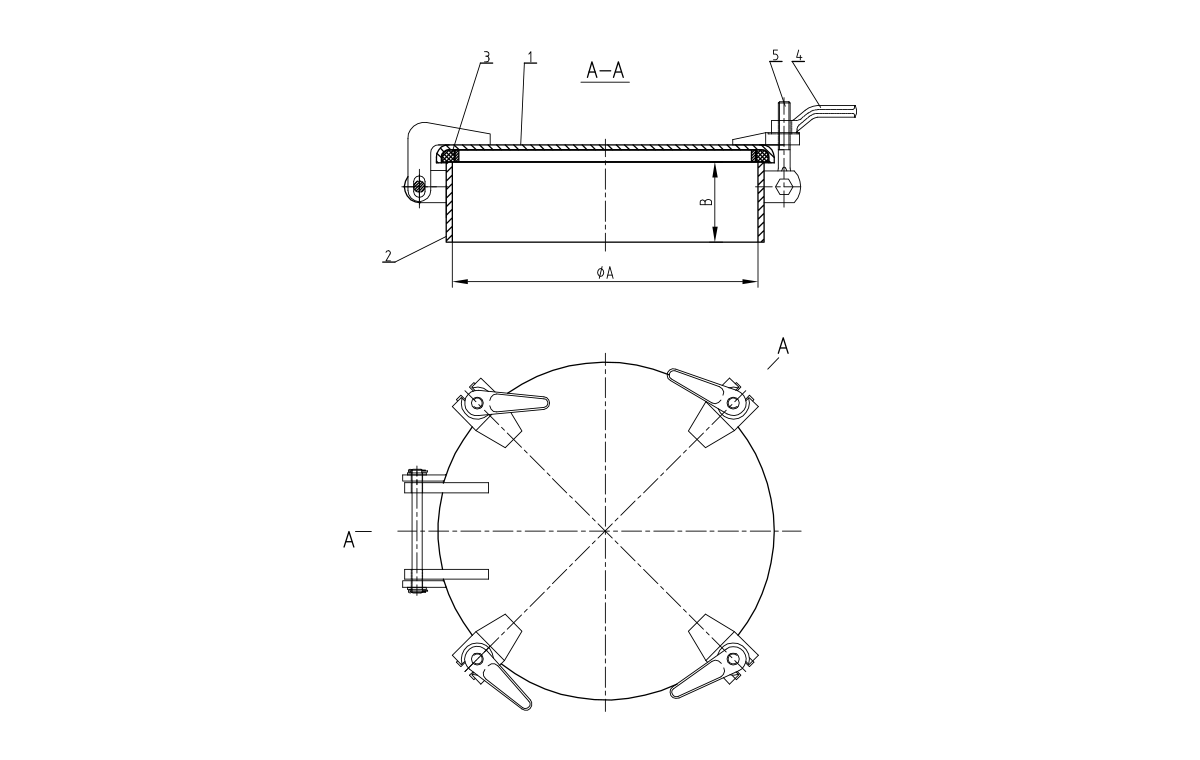

DF-343-5 4 Hunde erhöhte wasserdichte Luke
Modell Nr. | Φa | B | Wt. (Lbs) |
| DF-343-5 | 19 ' | 5 ' | 99 |
| NEIN. | Name & Spezifikationen | Qty | Material |
| 1 | ABDECKUNG | 1 | STEEL |
| 2 | Koaming | 1 | STEEL |
| 3 | DICHTUNG | 1 | Neopren |
| 4 | Hundegriff | 4 | GUSSEISEN |
| 5 | Tumble Bolt | 4 | BRONZE |
Die DF-343-5 4-Hunde erhöhte wasserdichte Luke auf der nachgewiesenen Leistung von Vier-Dog-Designs mit speziellen Verbesserungen für anspruchsvolle Meeresumgebungen. Diese Luke wurde speziell für Schiffe entwickelt, die in Küsten- und Offshore-Regionen tätig sind, und beinhaltet Merkmale von Military Grade in eine Handelszuglösung. Mit Messung von 22 × 18 Zoll und einem Gewicht von 135 lbs bietet es einen erweiterten Zugriff im Vergleich zu Standard-4-Dog-Modellen, während die operative Einfachheit beibehält, die diese Konfiguration populär macht. Der DF-343-5 wird besonders für seine Fähigkeit geschätzt, Vibrationen und dynamischen Lasten in Offshore-Versorgungsschiffen und Arbeitsboten standzuhalten.
Jeder der vier federbelasteten Hunde enthält einen Verriegelungsbekämpfungsmechanismus, der unter kontinuierlicher Vibration die Lockerung der Lockerung verhindert, ein kritisches Merkmal für Offshore-Anwendungen. Die Hunde bewahren selbst bei längerem Betrieb in rauen See eine konsistente Kompressionskraft (150 lbs pro Hund) auf, um sicherzustellen, dass die Siegel trotz Gefäßbewegungen intakt bleibt. Dieses System beseitigt die Notwendigkeit einer häufigen Wiederverkleidung, die bei Standard-Hunden-Resseln gemeinsam ist.
Der Rahmen verwendet 1/4-Zoll-dicke Stahlplatte mit verstärkten Ecken, um Lasten über die Deckstruktur zu verteilen, wodurch die Spannungskonzentration um die Öffnung verhindert wird. Die Lukenabdeckung verfügt über eine Rippen -Unterseite, die die Steifigkeit ohne signifikante Gewichtszunahme erhöht, sodass sie bei ordnungsgemäßer Installation Deck -Gerätelasten bis zu 500 lbs unterstützen können. Alle strukturellen Schweißnähte erfüllen AWS D1.1 Maritime -Standards für Stärke und Haltbarkeit.
Abgesehen von Standard-Marinebeschichtungen enthält der DF-343-5 316 Edelstahl für alle beweglichen Teile, einschließlich Hundeversammlungen, Scharnierstifte und Befestigungen. Der Rahmen erhält einen zweiteiligen Epoxy-Primer, gefolgt von Polyurethan-Decklack, was eine überlegene Resistenz gegen Salzspray und chemische Exposition bietet. Dieser verbesserte Korrosionsschutz erweitert die Wartungsintervalle in harten Offshore -Umgebungen.
Der DF-343-5 enthält vibrationsresistente Einschreibungen, Stahlkonstruktionen mit schwererem Stahl und 316 Edelstahlkomponenten, die speziell für Offshore-Umgebungen entwickelt wurden und die 30% längere Lebensdauer der anspruchsvollen Bedingungen im Vergleich zu Standard-kommerziellen Modellen bieten.
Die Luke ist zertifiziert, um die ABS -Anforderungen für wasserdichte Schließungen zu erfüllen, und entspricht den USCG 46 -CFR -Vorschriften für Schiffszugangsanpassungen. Es ist für die Installation in Solas-regulierten Schiffen geeignet, die eine dokumentierte wasserdichte Leistung erfordern.
Die federbelasteten Hunde sollten monatlich auf einen ordnungsgemäßen Betrieb inspiziert werden, wobei alle drei Monate Schmiermittel unter Verwendung des Fetts an Meeresqualität unter Verwendung von Meeresqualitätspunkten geprüft werden sollten. Unter normalen Betriebsbedingungen halten die Geheimhaltungsmechanismen die Kalibrierung für 2.000 Betriebszyklen auf, bevor die Einstellung erforderlich ist.
Der DF-343-5 behält die Funktionalität von -35 ° C bis 90 ° C (-31 ° F bis 194 ° F) bei, wobei die Nitrildichtung über diesen gesamten Bereich zurückhält. Diese breite Temperaturtoleranz macht es für den globalen Betrieb von arktischer bis tropischer Regionen geeignet.
Ja, das DF-343-5 verfügt über ein universelles Befestigungsmuster, das mit den meisten Standardausschnitten von 22 × 18 Zoll kompatibel ist und nach Nachrüsten ohne größere Deck-Modifikationen ermöglicht wird. Adapterplatten sind für nicht standardmäßige Installationen verfügbar, die minimale Deckänderungen erfordern.
