Robuster Lukendeckel mit T-Griff für den Hafen

 Bündige, wasserdichte Klappe mit T-Griff

●Produktkernpositionierung

Bei diesem Produkt handelt es sich um eine spezielle runde, schnell zu öffnende Luke für Schiffe, die als zentrale Ausstattungskomponente zum Verschließen von Decks- und Kabinenöffnungen dient. Es vereint drei Schlüsselattribute: hochfesten Schutz, bequemes Öffnen und Schließen und effiziente Abdichtung. Es ist weitgehend kompatibel mit verschiedenen Schiffstypen und meerestechnischen Geräten zur Lukenabdichtung und stellt eine entscheidende Grundkomponente für die Gewährleistung der Betriebssicherheit und die Verbesserung der Wartungseffizienz dar.

●Kernanwendungsszenarien

(1) Kernbereiche des Schiffes

Ballastwassertank/Doppelbodentank: Als zentraler Durchgang für die Aufnahme und Abgabe von Ballastwasser sowie für die interne Wartung muss er die Anforderungen an die wasserdichte Abdichtung erfüllen, um die Anpassung des Schiffstiefgangs und die strukturelle Sicherheit zu gewährleisten und das Eindringen von Wasser zu verhindern, das die Stabilität beeinträchtigen könnte.

Maschinenraum/Kesselraum: Die leichte Struktur wurde für Szenarien mit dicht gepackten Maschinen und häufiger Wartung entwickelt und reduziert die betriebliche Belastung der Besatzung. Seine Dichtleistung verhindert Wasseransammlungen und Ölverschmutzungen im Maschinenraum und sorgt so für eine saubere und aufgeräumte Kabinenumgebung.

Frachtraum/Lagerfach: Konzipiert für Hilfsöffnungen im Frachtraum, dichtet Lade- und Entladepassagen ab, um das Eindringen von Regen und Feuchtigkeit zu verhindern und Güter vor Feuchtigkeitsschäden zu schützen, geeignet für verschiedene Schiffstypen, einschließlich Massengutfrachter und Containerschiffe.

Kraftstofftank/Öltank: Erfüllt die Standards für öldichten Schutz und dient als Wartungs- und Inspektionskanal für Kraftstofftanks, um Kraftstofflecks zu verhindern, Sicherheitsrisiken zu beseitigen und Umweltverschmutzung zu vermeiden.

Aufbauten/Wohnbereich: Die leichten Materialien sind für die Unterbringung von Öffnungen wie Mannschaftsquartieren und Lagerräumen konzipiert und reduzieren das Eigengewicht des Schiffes, während sie gleichzeitig die Abdichtung und den Komfort der Wohnräume verbessern.

(2) Erweitern Sie Anwendungsdomänen

Neben dem Schiffbausektor kann es auch an Szenarien wie Offshore-Technikplattformen, Binnenschiffe und Industrietankanlagen angepasst werden und erfüllt die Dichtungsanforderungen für verschiedene Flüssigkeits-/Gaslagertanks und Gerätewartungsfächer.

●Material- und Handwerksanalyse

(1) Hauptmaterial (Kernkonfiguration)

Abdeckung/Gehäuse: Hergestellt aus hochfestem Kohlenstoffstahl in Marinequalität (gemäß GB/T 711-2017-Standard), verarbeitet durch integrales Schmieden oder Plattenschneiden, mit einer Dicke, die genau auf die Lukenabmessungen zugeschnitten ist. Es zeichnet sich durch eine außergewöhnliche Druck- und Stoßfestigkeit aus und hält Rumpfvibrationen, Wellenstößen und dem Stapeldruck der Ladung stand.

Dichtung: Standardmäßig mit Dichtungen aus Chloroprenkautschuk (CR) oder Nitrilkautschuk (NBR) ausgestattet, beständig gegen Meerwasser, Öl und extreme Temperaturen, mit lang anhaltender Elastizität und ohne Alterung. Die Kompressionsverformungsrate entspricht den ISO 1629-Standards und erreicht eine leckagefreie Dichtungsleistung.

Befestigungskomponenten: Wichtige Verbindungsteile wie schnell öffnende Druckstangen, Bolzen und Stiftschäfte bestehen aus Edelstahl 316L, der eine hervorragende Beständigkeit gegen Salzsprühkorrosion aufweist und Rost und Blockierungen in langfristigen Meeresumgebungen verhindert, um einen reibungslosen Betrieb zu gewährleisten.

Oberflächenbehandlung: Die Hauptkomponenten werden zur Rostentfernung sandgestrahlt (Sa2,5-Klasse) + zwei Schichten Epoxid-Zink-Grundierung + Polyurethan-Decklackierung, mit einer Salzsprühtestdauer von ≥1000 Stunden, geeignet für raue Umgebungen auf Seereisen.

(2) Alternative Materialien (Anpassungsanforderungen)

Aluminiumlegierungsmaterial: Optionale Aluminiumlegierung in Marinequalität (5083/6061), die das Gewicht im Vergleich zu Stahl um 40–50 % reduziert und für gewichtsempfindliche Bereiche wie Aufbauten und kleine Schiffe geeignet ist. Die Oberfläche wird einer Eloxierungsbehandlung unterzogen, um die Korrosionsbeständigkeit zu erhöhen.

Edelstahlmaterial: Vollständig aus Edelstahl 304/316 gefertigt, bietet es eine außergewöhnliche Korrosionsbeständigkeit und eignet sich für stark korrosive Umgebungen wie Chemikalientanker und Küsten-/Binnenflussschiffe

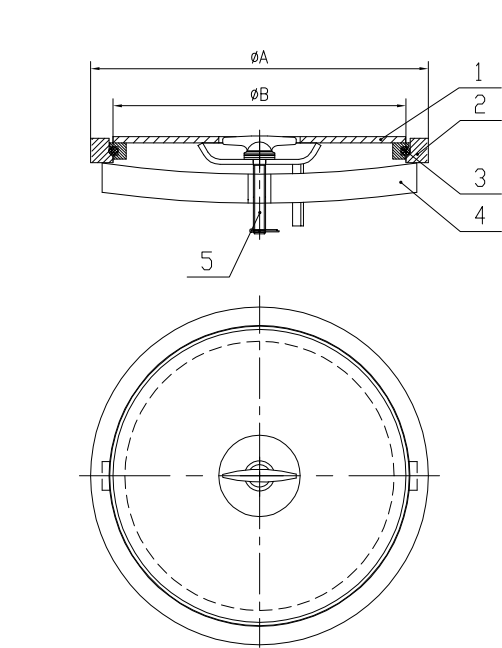

●Strukturelles Design und Kernvorteile

(1) Highlights des Strukturdesigns

Schnell zu öffnende Druckstangenstruktur: Verfügt über eine bogenförmige Druckstange und einen zentralen Verriegelungsmechanismus, der ein schnelles Öffnen/Schließen durch eine Person (nur 30 Sekunden erforderlich) ohne Werkzeugunterstützung ermöglicht, ideal für Szenarien mit hoher Wartungsfrequenz.

Eingebettetes, bündiges Design: Die Abdeckplatte schließt bündig mit dem Deck/der Wand ab und weist keine Vorsprünge auf, um Kollisionen und Schäden beim Frachtumschlag oder bei Personenbewegungen zu vermeiden. Sie eignet sich für die Installation in verschiedenen Bereichen wie Frachträumen und Durchgängen.

Spannungsgleichmäßige kreisförmige Struktur: Das kreisförmige Design verteilt die Spannung gleichmäßig und sorgt so für eine starke strukturelle Stabilität. Es hält hydrostatischen Drucktests von ≥0,3 MPa stand und erfüllt zwei Dichtungsstandards für Wasser- und Öldichtheit.

Modulare Dichtungskomponenten: Das abnehmbare Dichtungsringdesign ermöglicht einen einfachen Austausch und eine einfache Wartung, ohne dass die Luke vollständig demontiert werden muss, wodurch die Betriebs- und Wartungskosten gesenkt werden.

(2) Kernleistungsvorteile

☆Hohe Dichtungsleistung: Die gleichmäßige Kompression über den Druckstab sorgt für eine präzise und kontrollierbare Kompression des Dichtungsrings und erfüllt damit die Anforderungen der IMO SOLAS-Konvention für wetter- und wasserdichte Abdichtung. Es hält Wellenstößen von 1,5 Metern Höhe stand und verhindert so wirksam das Eindringen von Meerwasser, Regen und Öl/Gas.

☆Haltbarkeit: Das Hauptkörpermaterial ist verschleißfest und ermüdungsbeständig, die Befestigungselemente sind korrosionsbeständig. Unter normalen Betriebsbedingungen beträgt die Lebensdauer ≥15 Jahre, was die langfristigen Kosten für die Schiffswartung erheblich senkt.

☆Leichtgewicht: Die Aluminiumlegierungsversion erreicht ein leichtes Design, das das Eigengewicht des Schiffes nicht erhöht, wodurch die Ladekapazität und die Segeleffizienz verbessert werden.

☆Vollständige Anpassung an die Umwelt: Beständig gegen extreme Temperaturen von -40 °C bis +80 °C, geeignet für Schiffe, die in der Polarschifffahrt, in tropischen Gewässern und in anderen unterschiedlichen Umgebungen eingesetzt werden, ohne dass die Dichtungsleistung beeinträchtigt wird

●Produktwert- und Auswahlleitfaden

(1) Grundwerte

▲Sicherheitsgarantie: Stärken Sie die versiegelte Verteidigungslinie der Schiffskabine, um Sicherheitsvorfälle wie Wassereintritt, Ladungsschäden sowie Öl- oder Gaslecks zu verhindern und so die Sicherheit der Besatzungsmitglieder und des Schiffes zu gewährleisten.

▲Effizienzverbesserung: Das Schnellöffnungsdesign reduziert die Wartungs-, Be- und Entladezeiten, verkürzt die Verweildauer der Schiffe im Hafen und senkt die Betriebskosten der Schifffahrt.

▲Wartungsfrei: Modularer Aufbau und langlebige Materialien reduzieren die tägliche Wartungshäufigkeit und -kosten und erfüllen so die langfristigen Offshore-Reiseanforderungen von Schiffen.

▲Compliance-Anpassung: Entspricht internationalen Schifffahrtsstandards und inländischen Schiffbauvorschriften und eignet sich für verschiedene Szenarien für den Bau neuer Schiffe, die Nachrüstung von Schiffen und den Austausch von Ersatzteilen.

(2) Wichtige Punkte für die Modellauswahl

Für Einsatzszenarien: Wählen Sie einen wetterfesten Typ für offene Decks, einen wasserdichten/öldichten Typ für Ballastwassertanks/Kraftstofftanks und einen verschleißfesten Typ für Maschinenräume.

Nach Schiffstyp: Priorisieren Sie hochfeste Stahlmodelle für Massengutfrachter und Containerschiffe, während leichte Modelle aus Aluminiumlegierung für kleine Schiffe und Aufbauten empfohlen werden.

Je nach Installationsanforderungen: Wählen Sie den Unterputztyp für Bereiche mit häufigem Be- und Entladen von Ladung und den Standardtyp für Bereiche mit geringer Wartungshäufigkeit.

Für korrosive Umgebungen: Wählen Sie das vollständig aus Edelstahl gefertigte Modell für Küsten- und Binnenwasserstraßen sowie Chemikalientanker; Wählen Sie für Seereisen das epoxidbeschichtete Stahlmodell.

●Kundendienst und Serviceunterstützung

★Maßgeschneiderte Dienstleistungen: Unterstützt maßgeschneiderte Produktion in Bezug auf Größe, Material und Dichtungsform und erfüllt spezielle Lukenanforderungen für verschiedene Schiffe;

★Qualitätssicherung: Jedes Produkt wird hydrostatischen Druckdichtigkeitstests und Belastungsprüfungen unterzogen, mit Zertifizierungen von Klassifizierungsgesellschaften (CCS usw.);

★Technischer Support: Bereitstellung von Installationsanleitungen, Betriebsschulungen sowie detaillierten Installationszeichnungen und Wartungshandbüchern.
