DF-610
HEE

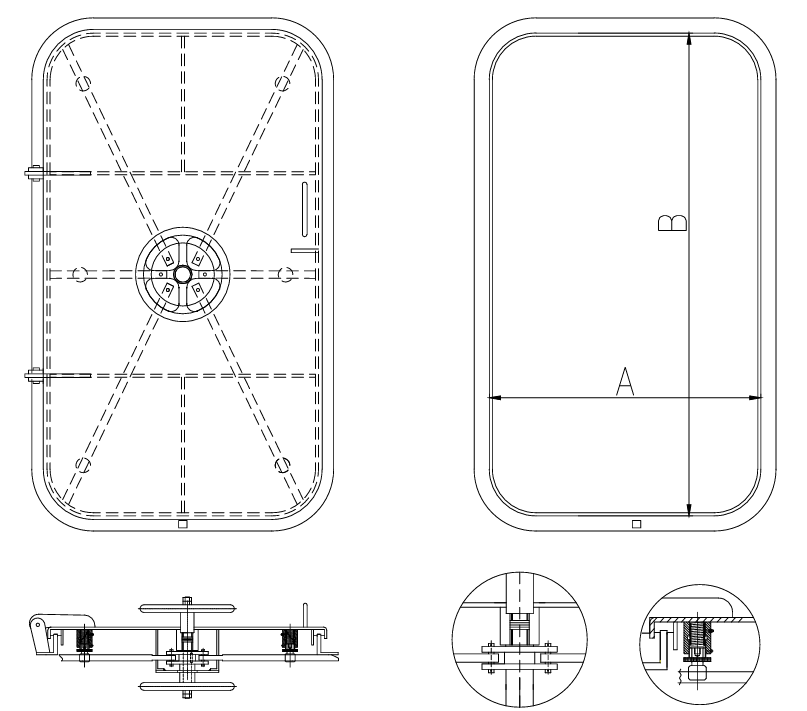

SCHNELL HANDELN WITTERUNGSDICHTE TÜR
| NEIN. | Name und Spezifikationen | Material |
| 1 | MONTAGE DER TÜRVERKLEIDUNG | STEEL |
| 2 | Süllbaugruppe | STEEL |
| 3 | HUNDEARM | EDELSTAHL |
| 4 | VERSTEIFUNGSSTANGE | EDELSTAHL |
| 5 | SCHARNIERSTIFT-BAUGRUPPE | EDELSTAHL |
| 6 | HANDRADBAUGRUPPE | EDELSTAHL |
| 7 | MITTELWELLE | EDELSTAHL |
| 8 | Marmeladennuss | NEOPREN |
| 9 | DREHFÜHRUNGSBAUGRUPPE | NYLON |
| 10 | TÜRDICHTUNG | EDELSTAHL |
| 11 | Schnapp dir Hamdle | STEEL |
| 12 | VERRIEGELUNG | STEEL |
| 13 | TÜRZENTRIERÖSE | STEEL |
| 14 | BUCHSE | NYLON |
| 15 | VERPACKUNG | GRAPHIT |
| 16 | HUNDE-ARM-PIN | STEEL |
| 17 | DREHBLOCKBAUGRUPPE | STEEL |
| 18 | EINSTELLTASTE | STEEL |
| 19 | SCHWENKFÜHRUNG | BARSS |
| 20 | SCHMIERVERSCHLUSS | EDELSTAHL |
| 21 | DREHFÜHRUNGSFEDER | EDELSTAHL |
| SPEZIFIKATIONSTABELLE FÜR RECHTE SCHNELLVERSCHLUSSWETTERFESTE TÜREN | |||||||
| MODELL NR. | GRÖSSE | A | B | AUSSCHNITTMASSNAHMEN | GEWICHT | ||
| A | B | RADIUS | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| LINKS TECHNISCHE DATEN FÜR HANDSCHNELLVERSCHLUSSWETTERFESTE TÜREN | |||||||
| MODELL NR. | GRÖSSE | A | B | AUSSCHNITTMASSNAHMEN | GEWICHT | ||
| A | B | RADIUS | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
SCHNELL HANDELN WITTERUNGSDICHTE TÜR
| NEIN. | Name und Spezifikationen | Material |
| 1 | MONTAGE DER TÜRVERKLEIDUNG | STEEL |
| 2 | Süllbaugruppe | STEEL |
| 3 | HUNDEARM | EDELSTAHL |
| 4 | VERSTEIFUNGSSTANGE | EDELSTAHL |
| 5 | SCHARNIERSTIFT-BAUGRUPPE | EDELSTAHL |
| 6 | HANDRADBAUGRUPPE | EDELSTAHL |
| 7 | MITTELWELLE | EDELSTAHL |
| 8 | Marmeladennuss | NEOPREN |
| 9 | DREHFÜHRUNGSBAUGRUPPE | NYLON |
| 10 | TÜRDICHTUNG | EDELSTAHL |
| 11 | Schnapp dir Hamdle | STEEL |
| 12 | VERRIEGELUNG | STEEL |
| 13 | TÜRZENTRIERÖSE | STEEL |
| 14 | BUCHSE | NYLON |
| 15 | VERPACKUNG | GRAPHIT |
| 16 | HUNDE-ARM-PIN | STEEL |
| 17 | DREHBLOCKBAUGRUPPE | STEEL |
| 18 | EINSTELLTASTE | STEEL |
| 19 | SCHWENKFÜHRUNG | BARSS |
| 20 | SCHMIERVERSCHLUSS | EDELSTAHL |
| 21 | DREHFÜHRUNGSFEDER | EDELSTAHL |
| SPEZIFIKATIONSTABELLE FÜR RECHTE SCHNELLVERSCHLUSSWETTERFESTE TÜREN | |||||||
| MODELL NR. | GRÖSSE | A | B | AUSSCHNITTMASSNAHMEN | GEWICHT | ||
| A | B | RADIUS | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
| LINKS TECHNISCHE DATEN FÜR HANDSCHNELLVERSCHLUSSWETTERFESTE TÜREN | |||||||
| MODELL NR. | GRÖSSE | A | B | AUSSCHNITTMASSNAHMEN | GEWICHT | ||
| A | B | RADIUS | LBS. | ||||
| DF-610-2460 | 24×60 | 24' | 60' | 27' | 63' | 11' | 437 |
| DF-610-2472 | 24×72 | 24' | 72' | 27' | 75' | 11' | 451 |
| DF-610-2866 | 28×66 | 28' | 66' | 31' | 69' | 11' | 448 |
| DF-610-2872 | 28×72 | 28' | 72' | 31' | 75' | 11' | 526 |
| DF-610-3054 | 30×54 | 30' | 54' | 33' | 57' | 11' | 433 |
| DF-610-3060 | 30×60 | 30' | 60' | 33' | 63' | 11' | 480 |
| DF-610-3072 | 30×72 | 30' | 72' | 33' | 75' | 11' | 500 |
| DF-610-3666 | 36×66 | 36' | 66' | 39' | 69' | 11' | 535 |
| DF-610-3672 | 36×72 | 36' | 72' | 39' | 75' | 11' | 579 |
