Die Wahl des richtigen Bootskeils ist keine unbedeutende Entscheidung für die Deckmontage. Im realen Anlegebetrieb beeinflusst der Unterlegkeil, wie die Leine geführt wird, wie viel Reibung erzeugt wird, wie sicher die Last übertragen wird und wie reibungslos das Schiff festgemacht oder gesichert werden kann. Unterlegklötze sind Kernbeschläge für die Leinenhandhabung, mit denen Festmacher- und Schleppseile von innen nach außen geführt werden. Verschiedene Unterlegkeiltypen sind für unterschiedliche Betriebsprioritäten konzipiert. Auf Ihrer eigenen Website wird bereits darauf hingewiesen, dass offene, geschlossene, Panama- und Rollentypen jeweils unterschiedliche Rollen bei der Leinenhandhabung und der Schiffssicherheit erfüllen.
Für Käufer, Werften und Schiffsbauunternehmer besteht das Problem darin, dass diese Produkte in einem Katalog ähnlich aussehen können, bei der Verwendung jedoch ganz unterschiedliche Leistungen erbringen. Ein offener Unterlegkeil , ein Panama-Unterlegkeil und ein Rollenunterlegkeil dienen allesamt als Orientierung für Festmacherleinen, werden jedoch nicht für die gleichen Situationen ausgewählt. Die richtige Auswahl hängt von der Leinenbewegung, der Liegeplatzanordnung, der Schiffsgröße, Überlegungen zum Seilverschleiß und davon ab, ob das Projekt bestimmte Standards wie Panamakanal-bezogene oder ISO/JIS/DIN-Anforderungen erfüllen muss.
In diesem Leitfaden vergleichen wir die drei Unterlegkeiltypen aus praktischer Auswahlperspektive und erklären, wie Käufer die passendere Option für ihr Projekt auswählen können.
Ein Unterlegkeil ist mehr als eine Metallöffnung an Deck oder Schanzkleid. Es steuert den Verlauf der Festmacherleine und beeinflusst, wie sich die Leine unter Last verhält. Wenn die Leine schlecht geführt ist, kann die Reibung zunehmen, der Verschleiß kann sich beschleunigen und die Leine führt möglicherweise nicht sauber zum Poller, zur Bitt oder zur Winde. Bei anspruchsvollen Anlegebedingungen kann der falsche Unterlegtyp die Handhabung weniger effizient machen und die Belastung sowohl des Seils als auch der Deckanordnung erhöhen.
Aus diesem Grund sollte die Auswahl der Unterlegkeile mit den Betriebsbedingungen und nicht mit dem Aussehen des Produkts beginnen. Käufer sollten sich erkundigen, wo die Leine ein- oder austritt, ob sich der Leinenwinkel während der Nutzung ändert, ob das Schiff am Liegeplatz dynamischen Bewegungen ausgesetzt sein kann und ob die Spezifikation eine Standard-Unterlegkeilform wie einen Panama-Unterlegkeil vorsieht.
Ein offener Unterlegkeil ist ein Marine-Leinenführungsbeschlag mit offenem Halsdesign, durch den Festmacherleinen freier hindurchgeführt werden können als bei einem geschlossenen Unterlegkeil. In der Praxis verwenden Käufer häufig offene Unterlegkeile, wenn eine bequeme Leitungshandhabung und ein einfacheres Ein- und Ausführen wichtig sind. In Ihren vorhandenen Inhalten zählen offene Unterlegkeile bereits zu den Standardtypen von Unterlegkeilen an Bord, die zum Führen und Sichern von Leinen verwendet werden, und Lieferanten unterscheiden sie häufig von geschlosseneren oder kanalspezifischen Designs.
Aufgrund seiner offeneren Geometrie kann dieser Typ praktisch sein, wenn der Leinenweg weniger eingeschränkt ist oder der Bediener eine einfachere Handhabung beim Festmachen wünscht. Allerdings bedeutet die offenere Form auch, dass Käufer genau darauf achten sollten, ob der erwartete Steigungswinkel und das Seilverhalten für das Design geeignet sind.

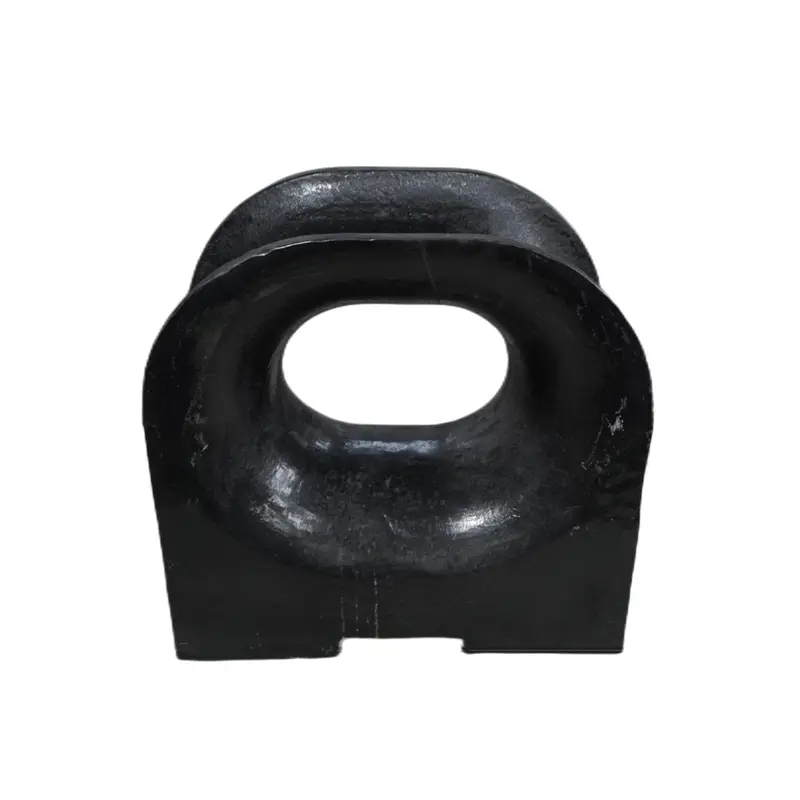

Ein Panama-Unterlegkeil ist ein spezieller Festmacherbeschlag, der für die sichere Handhabung der Leine auf großen Schiffen und zur Einhaltung der Anforderungen des Panamakanals entwickelt wurde. ISO identifiziert Panama-Unterlegkeile gemäß ISO 13728 , und die Norm besagt, dass diese Unterlegkeile für Schiffe gedacht sind, die durch die Schleusen des Panamakanals fahren, wo Schiffe üblicherweise von Lokomotiven mit Stahlschleppdrähten und von Schleppern unterstützt werden. Auf Ihrer Website werden auch Panama-Unterlegkeilprodukte für die Meerestechnik und Schiffsanwendungen angeboten.
Aus kaufmännischer Sicht bedeutet dies, dass ein Panama-Unterlegkeil nicht nur eine generische Alternative zu anderen Unterlegkeilen ist. Sie wird in der Regel ausgewählt, wenn der Schiffstyp, die Route oder die Projektspezifikation kanalkompatible Anlege-/Schleppanordnungen erfordert oder wenn der Käufer auf der Grundlage von ISO/JIS/DIN-basierten Anforderungen an die Deckausrüstung arbeitet. Lieferanten unterscheiden in diesen Normen üblicherweise auch an Deck und am Schanzkleid montierte Panama-Unterlegkeile.
Ein Rollenkeil enthält eine oder mehrere Rollen, um eine reibungslosere Bewegung der Festmacherleine zu ermöglichen und die Reibung bei der Handhabung der Leine zu verringern. Mehrere Quellen für Schiffsausrüstung beschreiben Rollenkeile als Beschläge, die den Abrieb des Seils reduzieren und eine sanftere Bewegung ermöglichen, insbesondere wenn die Leinen lang oder stark belastet sind oder beim Anlegen Bewegungen ausgesetzt sind. Ihr eigener Produktkatalog umfasst auch Produkte im Einzelrollen-Keil- und Rollenführungsstil, was zeigt, dass diese Reibungskontrollfunktion bereits Teil Ihres Produktangebots ist.
Dies macht Rollenkeile besonders nützlich, wenn sich der Leinenwinkel während des Betriebs ändert oder wenn Gezeiten-, Wellen- oder Liegeplatzbewegungen dazu führen, dass die Leine gegen die Armatur arbeitet. In solchen Situationen trägt die Rolle dazu bei, dass sich die Leine mit weniger Reibung bewegt als ein Unterlegkeil mit fester Oberfläche.
| Unterlegkeiltyp | Hauptkonstruktionsmerkmal | Hauptvorteil | Typische Auswahl Priorität |
|---|---|---|---|
| Offene Spalte | Offener Hals / einfachere Seilführung | Leichterer Leitungsdurchgang und einfachere Handhabung | Allgemeine Hinweise zum Anlegen, wenn ein offener Zugang sinnvoll ist |
| Panama Chock | Kanalorientierte, geschlossene Einbaustückform, gebaut nach definierten Standards | Standardisierte Hochleistungs-Leitungsführung für Kanal- und Großschiffsanwendungen | Panamakanal oder standardgesteuerte Projekte |
| Rollschock | Integrierte Rollen | Geringere Reibung und geringerer Seilverschleiß während der Bewegung | Dynamische Seilhandhabung und Reibungskontrolle |
Der praktische Unterschied liegt nicht nur in der Form. Auf diese Weise verwaltet der Unterlegkeil das Seil unter realen Betriebsbedingungen. Offene Unterlegkeile betonen die Offenheit der Handhabung, Panama-Unterlegkeile betonen die standardmäßige sichere Führung und Rollenunterlegkeile betonen einen sanfteren Seillauf und geringeren Abrieb.
Der größte betriebliche Unterschied zwischen diesen drei Optionen besteht darin, wie sie den Seilkontakt handhaben.
Ein offener Unterlegkeil bietet dem Bediener normalerweise einen einfacheren und offeneren Führungsweg, aber das Seil liegt immer noch auf einer festen Oberfläche. Ein Panama-Chock führt die Leine auch durch eine definierte Öffnung, normalerweise mit einer kontrollierteren geschlossenen Geometrie, die für den harten und standardbasierten Einsatz gedacht ist. ein Im Gegensatz dazu soll Lieferanten und technische Referenzen beschreiben Rollenkeile durchweg als geeignet, wenn es auf eine Reduzierung des Seilverschleißes und eine gleichmäßigere Bewegung ankommt.Rollenkeil die Reibung reduzieren, indem er die Bewegung des Seils über Rollen und nicht nur über eine feste Kontaktfläche aus Stahl ermöglicht.
Allerdings sollten Käufer nicht davon ausgehen, dass „Roller“ in jeder Situation immer besser sind. Seiltyp, Steigungswinkel, Leinenbewegung und Zustand des Liegeplatzes sind alle von Bedeutung. Selbst Seilhersteller weisen darauf hin, dass die Wahl zwischen geschlossenen und rollenförmigen Seilkontaktbeschlägen vom Verhalten und der Anwendung des Seils abhängt und nicht nur von der Idee, dass bewegliche Teile alle Verschleißprobleme automatisch lösen.
Der beste Unterlegtyp hängt stark davon ab, wie das Schiff festmacht und wo die Leine verläuft.
| Betriebsbedingung | In vielen Fällen geeignetere Wahl | Warum |
|---|---|---|
| Universeller Festmacher mit einfacher Leine | Offene Spalte | Einfache Seilführung und einfachere Handhabung |
| Projekte mit Panamakanal- oder standardspezifischen Anforderungen | Panama Chock | Entspricht den Kanal-/Standard-Anpassungsanforderungen |
| Festmacherleinen mit stärkerer Bewegung, Winkeländerung oder Abriebproblemen | Rollschock | Reduziert die Reibung und sorgt für einen gleichmäßigeren Leinenlauf |
| Großes Handelsschiff mit spezifizierter Liegeplatzanordnung | Panama Chock | Wird oft eher nach Designanforderungen als nach Vorlieben ausgewählt |
| Liegeplatzbedingungen mit dynamischer Belastung oder Leinenbewegung | Rollschock | Besser für die Bewältigung der Seilbewegung unter wechselnden Bedingungen |
Mit anderen Worten: Käufer sollten zuerst nach den Betriebsbedingungen und dann nach dem Katalognamen wählen. Ein Panama-Unterlegkeil könnte die richtige Antwort sein, da das Projekt dies erfordert. Ein Rollenkeil kann die richtige Lösung sein, da sich der Seilweg bewegt und Reibung ein ernstes Problem darstellt. Ein offener Unterlegkeil ist möglicherweise die praktischste Lösung, wenn die Leitungshandhabung unkompliziert ist und die einfachere offene Geometrie gut funktioniert.
Für Schiffsdeckbeschläge sind Standards wichtig, da Projektspezifikationen häufig nicht nur die Größe, sondern auch die Form, die Montagemethode und die erwarteten Arbeitsbedingungen festlegen. Für Panama-Unterlegkeile ist die ISO 13728 die wichtigste Referenz , die sich speziell mit Panama-Unterlegkeilen für Schiffe befasst, die den Panamakanal befahren. Marktreferenzen zeigen auch, dass Käufer bei der Auswahl von Festmacherkeilen häufig ISO-, JIS-, DIN- und NS-Standards vergleichen, insbesondere für Schiffe, die nach unterschiedlichen regionalen oder Klassenerwartungen gebaut wurden.
Vor der Bestellung sollten Käufer Folgendes überprüfen:
ob in der Projektspezifikation ein erforderlicher Standard genannt wird
ob der Unterlegkeil an Deck oder am Schanzkleid montiert ist
die sichere Arbeitslast oder der erforderliche Zustand des Seils/Schleppseils
Seilgröße und Leinentyp
Einbaulage und Steigungswinkel
Material- und Korrosionsschutzanforderungen
Gegebenenfalls Erwartungen an die Zustimmung der Klasse oder des Eigentümers
Dies ist besonders wichtig für Panama-Unterlegkeile, da die kanalbezogene Konformität und Standardkonformität eher eine echte Projektanforderung als eine Präferenz sein kann.
Ein häufiger Fehler besteht darin, sich allein nach dem Aussehen zu entscheiden. Unterlegkeile, die auf Fotos ähnlich aussehen, können sich bei bewegten Festmacherleinen ganz anders verhalten. Ein anderer besteht darin, den tatsächlichen Seilweg zu ignorieren. Eine Armatur, die an einer geraden Leine funktioniert, funktioniert möglicherweise schlecht, wenn die Leine ihre Richtung ändert oder bei Bewegung funktioniert.
Ein dritter Fehler besteht darin, einen Rollenkeil mit einer Rollenführung zu verwechseln oder anzunehmen, dass sie vollständig austauschbar seien. In Branchenreferenzen wird regelmäßig zwischen Unterlegkeilen und Fairleads unterschieden, da Fairleads zwar beides Richtlinien sind, aber spezieller mit Leinenumlenkung und Reibungsreduzierung in Verbindung gebracht werden, während Unterlegkeile immer noch unterschiedliche Festmacherbeschläge mit ihren eigenen Designfunktionen sind. Da auf Ihrer eigenen Website sowohl Produkte im Zusammenhang mit Unterlegkeilen als auch Seilführungen angeboten werden, lohnt es sich besonders, diese Unterscheidung in Ihren Inhalten deutlich zu machen.
Ein vierter Fehler besteht darin, Standards nicht zu überprüfen. Wenn eine Schiffs- oder Eignerspezifikation Panama-Unterlegkeile oder eine bestimmte Standardfamilie vorschreibt, kann die Auswahl eines allgemeinen offenen Unterlegkeils, nur weil dieser billiger ist, später zu Compliance- oder Designproblemen führen.
Der beste Weg, zwischen einem offenen Unterlegkeil , , einem Panama-Unterlegkeil und einem Rollunterlegkeil zu wählen , besteht darin, mit dem eigentlichen Anlegeszenario zu beginnen:
Ist der Linienpfad einfach oder dynamisch?
Ist die Reibungsreduzierung ein wichtiges Anliegen?
Erfordert die Projektspezifikation Panama-konforme Armaturen?
Ist das Schiff einer Kanaldurchfahrt, einem schweren Schleppbetrieb oder einer dynamischen Liegeplatzbewegung ausgesetzt?
Ist die Montageposition an Deck oder am Schanzkleid?
Wenn es sich bei dem Projekt um ein standardisiertes oder kanalbezogenes Projekt handelt, deutet die Antwort häufig auf einen Panama-Unterlegkeil hin . Wenn Seilbewegung und Verschleiß das größere Problem darstellen, ist ein Rollenkeil oft besser geeignet. Wenn die Leitungsführung unkompliziert ist und der Käufer eine praktische Allzweckarmatur wünscht, ist ein offener Unterlegkeil möglicherweise die bessere Wahl.
Beim Vergleich von offenem Unterlegkeil mit Panama-Unterlegkeil und Rollenunterlegkeil kommt es bei der richtigen Wahl nicht darauf an, welche Armatur im Allgemeinen „am besten“ ist. Es geht darum, welches am besten zum Seilverhalten, zum Liegeplatzzustand, zu den Schiffsanforderungen und zur Spezifikationsumgebung des Projekts passt. Unterlegkeile sind wesentliche Festmacherbeschläge und ihre Rolle bei der Leinenführung, der Reibungskontrolle und dem sicheren Betrieb sollte nicht als nebensächliches Detail betrachtet werden.
Für Käufer beginnt ein besserer Auswahlprozess mit drei Fragen:
Was macht die Linie? Welchen Standard erfordert das Projekt? Welcher Betriebszustand birgt das größte Risiko?
Sobald diese geklärt sind, wird es viel einfacher zu entscheiden, ob ein offener Unterlegkeil, ein Panama-Unterlegkeil oder ein Rollenunterlegkeil die geeignetere Lösung ist.
Als Hersteller, der sich auf Schiffsdeckbeschläge und Hebeausrüstung konzentriert, , liefert Changshu HaiChuan Engineering & Equipment Co., Ltd. (HEE) Produkte wie Schiffsluken, Türen, Kiele, Bitts, Unterlegklötze, Frachtblöcke, Seilscheiben, Takelage und flache Winden für den Schiffbau, Häfen und verwandte Schiffstechnikanwendungen. Das Unternehmen präsentiert sich als traditionsreicher Hersteller von Schiffsdeckausstattungen mit eigenem Werkssupport, qualitätsorientierter Produktion und kundenspezifischen Möglichkeiten für Standardprodukte und neue Designs. Wenn Sie offene Unterlegkeile, Panama-Unterlegkeile, Rollunterlegkeile oder andere Festmacherbeschläge für ein Schiff oder Projekt auswählen, können Sie sich für weitere Gespräche gerne an unser Team wenden .
