PDB
HEE
Produktübersicht
Die horizontale Hebeklemme für Stahlplatten von PDB ist ein professionelles Hebewerkzeug, das speziell für das horizontale Heben von Stahlplatten, geformtem Stahl und anderen Metallwerkstücken entwickelt wurde. Durch den Einsatz hochfester Schmiedetechnologie aus legiertem Stahl und einer selbsthemmenden mechanischen Struktur bietet es sichere und effiziente Lösungen für die horizontale Handhabung von Stahlplatten für Anwendungen wie die Stahlverarbeitung, den Schiffbau, den Stahlkonstruktionsbau und die Lagerlogistik und dient als zentrales Unterstützungswerkzeug für industrielle Hebevorgänge.
Kernstärken
1. Hochfestes Material, langlebig und belastbar
• Gehäuse aus geschmiedetem legiertem Stahl: Komplett aus hochwertigem legiertem Stahl mit niedrigem Kohlenstoffgehalt durch einteiliges Schmieden gefertigt und strengen Wärmebehandlungsprozessen unterzogen, um optimale Zugfestigkeit und Schlagfestigkeit zu erreichen. Es besteht einen statischen Belastungstest mit der doppelten Nennlast und erfüllt so die langfristigen Nutzungsanforderungen für Hochleistungsanwendungen.
• Korrosions- und verschleißfeste Beschichtung: Hochtemperatur-Einbrennverfahren mit auffälligem orange-schwarzem Farbschema, das hervorragenden Rostschutz, Korrosionsbeständigkeit und Verschleißfestigkeit bietet, um die Lebensdauer der Ausrüstung zu verlängern und die Wartungskosten zu senken.
2. Selbstsicherndes Design, sicher und zuverlässig
• Mechanisch selbsthemmende Struktur: Die Backen mit rutschfesten Zähnen sind mit dem Hebelmechanismus verbunden. Je größer die Last beim Heben ist, desto stärker ist die Klemmkraft der Backen, wodurch das Risiko eines Abrutschens der Stahlplatte von der Quelle effektiv beseitigt und die Betriebssicherheit gewährleistet wird.
• Große Öffnung mit starker Anpassungsfähigkeit: Die Standard-Backenöffnung reicht von 0 bis 40 mm und deckt die meisten herkömmlichen Dickenspezifikationen für Stahlplatten ab. Es ist nicht erforderlich, zwischen mehreren Vorrichtungsmodellen zu wechseln, was maximale Anpassungsfähigkeit gewährleistet.
• Internationale Sicherheitszertifizierung: Streng nach internationalen Hebenormen hergestellt, mit einem Sicherheitsfaktor von ≥4:1, CE-zertifiziert, deutlich gekennzeichnete Nennlast und Einhaltung globaler Industriesicherheitsvorschriften.
3. Einfach zu bedienen, effizient und arbeitssparend
• Minimalistische Bedienlogik: Kein komplexes Debuggen erforderlich – zum Anheben werden die Backen einfach auf die Kante der Stahlplatte geklemmt, was die Bedienungsschwierigkeiten erheblich reduziert und die Arbeitseffizienz verbessert.```
• Leichtes und tragbares Design: Kompakte Struktur, optimiertes Gewicht, einfacher Transport und Installation durch eine einzelne Person, geeignet für verschiedene Szenarien wie stationäre Einsätze in Werkstätten und Arbeiten vor Ort in Baubereichen.
• Wartungsfreundliches Design: Die Backenzahnplatte kann einzeln ausgetauscht werden, ohne dass die gesamte Vorrichtung ausgetauscht werden muss, was die langfristigen Nutzungskosten senkt und die Lebensdauer der Ausrüstung verlängert.
4. Multi-Szenario-Anpassung, vielseitig einsetzbar
• Kernanpassung: Horizontales Heben von Metallprofilen wie Stahlplatten, H-Trägern und I-Trägern.
• Flexible Kompatibilität: Kann mit Kränen, elektrischen Hebezeugen und Hebebalken verwendet werden und unterstützt den Gruppenbetrieb von 2 oder 4 Einheiten, um ein ausgewogenes Heben großer Stahlplatten zu erreichen.
• Anwendbare Branchen: Stahlverarbeitungsbetriebe, Werften, Stahlkonstruktionsfabriken, Logistik und Lagerhaltung, Brückenbau usw.
Technische Spezifikationen
| Modell | WLL(T) | Backenöffnung (mm) | Gewicht (kg) |
| PDB0.8 | 0.8 | 0-25 | 2.5 |
| PDB1 | 1 | 0-30 | 3.5 |
| PDB1.6. | 1.6 | 0-30 | 4 |
| PDB2 | 2 | 0-40 | 5 |
| PDB3.2 | 2 | 0-45 | 6 |
| PDB4 | 3.2 | 0-50 | 6.5 |
| PDB5 | 4 | 0-55 | 7.5 |
| PDB6 | 5 | 0-65 | 10.5 |
| PDB6(B) | 6 | 0-130 | 22 |
| PDB8 | 8 | 0-130 | 22 |
| PDB10 | 10 | 0-140 | 33 |
| PDB16 | 16 | 50-150 | 50 |
| PDB30 | 30 | 100-270 | 108 |
DETAIL
Geeignet zum Heben und Transportieren von Stahlplatten, Bau- und Profilstäben in horizontaler Lage.
Hergestellt aus hochwertigem Kohlenstoffstahl.
Aviod Reißen oder Stoßbelastung.

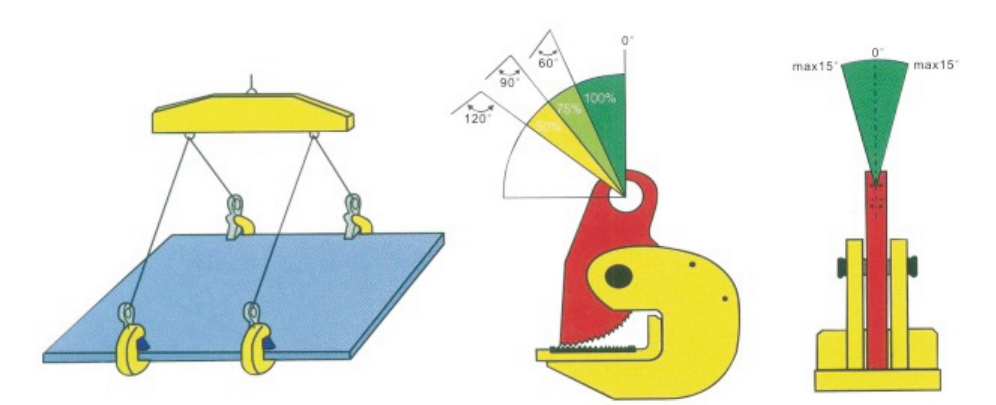

Die Arbeitslastgrenze ist die maximale Belastung, die die Klemme tragen darf, wenn sie paarweise mit einem Hubwinkel von 60⁰ verwendet wird. Bei Hebevorgängen können die Klemmen paarweise oder mehrfach eingesetzt werden.
 |  |
Vorsichtsmaßnahmen für den Gebrauch
1. Überlastung ist strengstens verboten und der Betrieb muss sich strikt an die Nennlast halten. Es ist verboten, Stahlplatten über den Öffnungsbereich der Backen hinaus anzuheben.
2. Bevor Sie mit den Hausaufgaben beginnen, müssen Sie die Backenzahnplatte, den Stiftschaft, den Hubring und andere Komponenten überprüfen. Bei Verschleiß, Verformung, Rissbildung oder anderen Zuständen stellen Sie die Verwendung sofort ein.
3. Beim Anheben sollte die Stahlplatte gerade gehalten werden. Es ist verboten, sie diagonal oder schief anzuheben, um Sicherheitsrisiken durch ungleichmäßige Krafteinwirkung auf die Vorrichtung zu vermeiden.
Beim Einsatz in Gruppen ist auf eine symmetrische Anordnung der Vorrichtungen zu achten, um ein Gleichgewicht der Stahlplatten zu gewährleisten und ein Verkanten und Verrutschen zu verhindern.
5. Schmieren und warten Sie bewegliche Teile wie Wellen regelmäßig, lagern Sie sie in einer trockenen und belüfteten Umgebung und vermeiden Sie Korrosion.
Verpackung und Kundendienst
Standardverpackung: Holzkistenverpackung.
Maßgeschneiderte Dienstleistungen: Unterstützung spezieller Spezifikationen, kundenspezifischer Lackierung, OEM-Produktion und Erfüllung der Anforderungen von Großaufträgen für den Außenhandel.
