Grundlagen des Flottenwinkels: Warum die Positionierung von Winde und Seilrolle wichtig ist

Bei industriellen Rigging- und Hebesystemen kommt es häufig zu vorzeitigen Hardwareausfällen. Dies geschieht nicht aufgrund übermäßiger Belastungen. Dies geschieht aufgrund einer fehlerhaften Setup-Geometrie. Unsichtbare geometrische Kräfte können Ihre teuren Kabel mit der Zeit still und leise zerstören. Die Positionierung zwischen einer Windentrommel und dem ersten festen Führungselement bestimmt den Flottenwinkel. Diese kritische Kennzahl bestimmt das Spulverhalten, die Reibung und die Langlebigkeit des Drahtseils. Wenn Sie diesen Aspekt ignorieren, kommt es zu einer schnellen Verschlechterung und zu erheblichen Sicherheitsrisiken.

Für Betriebe, die mehrere Hebezeuge verwalten, bietet das Verständnis und die Korrektur der Flottenwinkelgeometrie einen großen betrieblichen Vorteil. Es dient als direkter Hebel zur Reduzierung der Austauschhäufigkeit und zur Einhaltung der strengen ISO-Konformität. Es verringert auch das Risiko katastrophaler Ausfälle bei Seilscheiben-Hebegeräten . Sie erfahren, wie Sie versteckte Hardwareschäden identifizieren, Basismetriken berechnen, Feldsymptome diagnostizieren und Hardwarelösungen für Umgebungen mit begrenztem Platzangebot bewerten.

Key Takeaways

• Optimaler Bereich: Der ideale Flottenwinkel liegt typischerweise zwischen 0,5° und 1,5° (glatte Trommel) bzw. 2° (gerillte Trommel), wodurch sowohl Flanschlücken als auch Seilstaus vermieden werden.

• Compliance-Einschränkungen: ISO 16625 beschränkt drehungsarme Seile aufgrund ihrer Empfindlichkeit gegenüber erzwungener Torsion strikt auf maximal 2°.

• Versteckte Hardware-Schäden: Zu große Winkel beeinträchtigen die Schmierung des Seils und schleifen scharfe Kanten in die Scheibenflansche, wodurch ein Kreislauf beschleunigten Verschleißes entsteht.

• Räumliche Problemumgehungen: Wenn der ideale Abstand zwischen Trommel und Scheibe (häufig 23:1) nicht eingehalten werden kann, sind technische Lösungen wie Flottenwinkelkompensatoren (FAC) oder Niveauwickler erforderlich, um das System zu stabilisieren.

Die verborgenen Auswirkungen einer schlechten Winden- und Scheibengeometrie

Ausfälle des Flottenwinkels beginnen typischerweise während der Erstinstallation. Installateure platzieren die erste Riemenscheibe oft zu nahe an der Trommelstirnseite. Sobald das Spulverhalten beeinträchtigt ist, erhöht sich die Torsionsspannung schnell. Jede einzelne Drehung verstärkt die Verdrehungskräfte im Inneren der Kabel. Den Schaden sieht man selten sofort. Mit der Zeit erzeugen diese unsichtbaren Kräfte einen erheblichen Verschleiß und Wartungsdruck.

Eine Hardwareverschlechterung tritt bei mehreren kritischen Komponenten auf. Am Führungsrad wird durch die seitliche Reibung die äußere Drahtschmierung aggressiv entfernt. Durch dieses kontinuierliche Reiben entsteht schließlich eine „scharfe Lippe“ direkt in den Flansch. Diese neu geformte Rasierklinge schneidet anschließend in alle von Ihnen installierten Ersatzseile. Am Seil selbst verändern unkontrollierte Winkel die normale Schlaglänge erheblich. Die Stränge dehnen sich entweder locker aus oder werden eng zusammengedrückt. Dieses Ungleichgewicht zerstört den inneren Kern. Dies führt letztendlich zu einem katastrophalen Strukturversagen bei hoher Belastung.

Viele Bediener glauben fälschlicherweise, dass ein Winkel von null Grad die perfekte Einstellung darstellt. Der „Null-Grad“-Mythos ist tatsächlich ziemlich gefährlich. Winkel, die unter 0,5° fallen, entziehen der entscheidenden horizontalen Antriebskraft. Diese Querkraft benötigen Sie zum ordnungsgemäßen Querspulen. Ohne sie stapelt sich das Seil einfach an einer bestimmten Stelle. Schließlich fällt dieser Stapel heftig um. Durch den daraus resultierenden plötzlichen Abfall werden enorme Stoßbelastungen durch den gesamten Antriebsstrang übertragen. Dieser Aufprall zerstört Zahnräder und Bremsmechanismen.

Festlegung grundlegender Kennzahlen: Branchenstandards und Berechnungen

Industriestandards legen strenge geometrische Grenzen für die Hebesicherheit fest. Sie müssen Ihre Konformitätsspezifikationen sorgfältig bewerten, bevor Sie Maschinen in Betrieb nehmen. Die maximalen Winkel hängen stark von Ihrer spezifischen Trommeloberfläche ab. Glatte Trommeln ermöglichen einen maximalen Winkel von genau 1,5°. Gerillte Trommeln können bis zu 2° ausgleichen, bevor die normale Spulenfunktion nachlässt.

Bei diesen Berechnungen spielt die Seilempfindlichkeit eine große Rolle. ISO 16625 beschreibt sehr spezifische Compliance-Einschränkungen für verschiedene Typen. Standardmäßige, nicht drehungsarme Seile lassen eine Abweichung von bis zu 4° sicher zu. Allerdings verfügen drehungsarme Seile über einen sehr komplexen inneren Kernverschluss. Aufgrund dieser komplizierten Konstruktion sind sie in den Vorschriften streng auf 2° begrenzt.

Hohe Geschwindigkeitsbeschränkungen erfordern noch engere Betriebstoleranzen. Systeme, die mit mehr als 8 Metern pro Sekunde betrieben werden, sind starken Vibrationen ausgesetzt. Sie müssen ihren maximalen Flottenwinkel auf 0,5° bis 1,5° reduzieren. Diese Einstellung hilft, aggressiven Erschütterungen entgegenzuwirken und ein Entgleisen zu verhindern.

Sie können im Feld einfache Faustregel-Entfernungsberechnungen verwenden. Ingenieure nennen dies allgemein die 38/29-Regel. Glatte Trommeln erfordern etwa 38 Fuß Führungsabstand pro Fuß Trommelhalbbreite. Dieses Verhältnis hält die 1,5°-Grenze aufrecht. Gerillte Trommeln erfordern 29 Fuß pro Fuß Trommelhalbbreite. Dieses Verhältnis hält die 2°-Schwelle sicher ein. Für eine präzise technische Validierung verlassen Sie sich auf die grundlegende Trigonometrie. Berechnen Sie Ihr System mit dieser Formel: θ = arctan(Trommelhalbbreite / Abstand zur Seilscheibe).

Diagnose von Feldsymptomen: Schlägt Ihr Setup bereits fehl?

Die Realität der Umsetzung stimmt selten mit perfekten technischen Zeichnungen überein. Sie müssen Betriebsrisiken proaktiv erkennen, bevor Stahlseile vollständig reißen. Schauen Sie sich Ihre Takelage genau an und achten Sie auf verräterische Anzeichen einer körperlichen Belastung. Hier sind drei Hauptsymptome, die darauf hinweisen, dass Ihre aktuelle Setup-Geometrie fehlschlägt:

1. Vogelnest in der Nähe von Flanschen: Strukturelle Seilverzerrungen konzentrieren sich oft direkt auf die letzten Windungen. Sie werden dies insbesondere in der Nähe des äußeren Trommelflansches sehen. Dies weist darauf hin, dass der maximale Winkel direkt an den äußersten Kanten der Trommel überschritten wurde. Durch das erzwungene Rollen springt der innere Kern aggressiv nach außen.

2. Drehung des Hakenblocks: Seien Sie beim Heben schwerer schwebender Lasten besonders vorsichtig. Wenn sich der Lastblock unter Spannung ständig dreht, stimmt etwas geometrisch nicht. Das primäre Führungsrad leitet wahrscheinlich eine „erzwungene Torsion“ direkt in das Seil ein. Diese Drehung verläuft direkt entlang der Leine bis zur Hakenflasche.

3. Über die Seilscheibe springen: Beobachten Sie, wie das Spulsystem auf plötzliches kurzzeitiges Durchhängen reagiert. Ein übermäßiger Winkel übt einen starken seitlichen Zug über die Rille aus. Wenn die Spannung kurzzeitig nachlässt, führt dieses aggressive seitliche Ziehen dazu, dass das Seil vollständig entgleist.

Betreiber versuchen häufig unbestätigte Schnelllösungen, wenn sie Probleme entdecken. Die Setup-Falle „Double Angle“ bleibt ein sehr häufiger Feldfehler. Ein Installateur könnte ein nicht berechnetes Zwischenführungsrad hinzufügen. Dabei versuchen sie, einen fehlerhaften Leitpfad mathematisch zu „reparieren“. Leider entstehen dadurch unbeabsichtigt zwei konkurrierende, destruktive Flottenperspektiven. Diese Doppelwinkel bekämpfen sich dynamisch. Dieser Fehler beschleunigt die Kerndegradation schneller als das ursprüngliche Einzelwinkelproblem.

Evaluierung von Hardwarelösungen für Umgebungen mit begrenztem Platzangebot

Wenn die strukturelle Realität den idealen Trommel-Riemenscheiben-Abstand von 20:1 bis 23:1 verhindert, benötigen Sie alternative Strategien. Betreiber müssen bestimmte kompensatorische Hardwarekomponenten sorgfältig bewerten. Enge Räume erfordern ausgefeilte mechanische Problemumgehungen. Hier ist eine Aufschlüsselung der Lösungskategorien für eingeschränkte Layouts:

• Fleet Angle Compensators (FAC): Dabei handelt es sich um spannungsgetriebene, frei schwingende mechanische Systeme. Sie benötigen einen Umschlingungswinkel von mindestens 60°, um ordnungsgemäß zu funktionieren. Sie zeichnen sich außerdem durch einen unglaublich geringen routinemäßigen Wartungsaufwand aus. Sie eignen sich am besten zur Standardisierung des Verschleißes, ohne auf komplexe mechanische Verbindungen angewiesen zu sein.

• Wasserwaagen: Diese präzisen Mechanismen werden mechanisch angetrieben. Sie arbeiten häufig über eine robuste synchronisierte Leitspindel. Sie bleiben auch dann hochwirksam, wenn die Drahtseilspannung stark nachlässt. Allerdings nehmen sie einen viel größeren physischen Platzbedarf ein. Sie reagieren bekanntermaßen empfindlich auf starke Axialkräfte oder unerwartete Stoßbelastungen.

• Kicker Plates: Hierbei handelt es sich um eine kostengünstige geometrische Lösung mit geringem technischen Aufwand. Es verwendet eine einfache Winkelplatte, die fest in der Nähe des Flansches verschweißt ist. Es „stößt“ das Spurseil physisch um, wenn es die äußerste Kante erreicht. Kickerplatten eignen sich für extrem enge und kostengünstige Anforderungen, bei denen eine Automatisierung einfach nicht machbar oder erschwinglich ist.

• Neuspezifikation der Trommel: Manchmal erfordert die absolut einfachste Reparatur keine zusätzlichen beweglichen Teile. Sie können einfach eine schmalere Trommelbreite angeben oder nachrüsten. Durch die Erhöhung der Flanschhöhe wird die verlorene Kabelkapazität rechnerisch ausgeglichen. Dies bringt einen außerhalb der Grenzen befindlichen Flottenwinkel sofort wieder in die sichere Übereinstimmung.

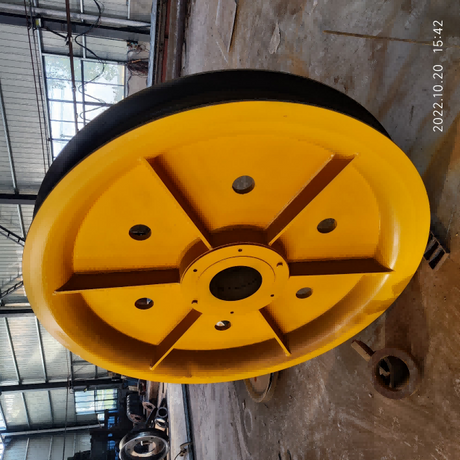

Beschaffungslogik: Auswahl von Seilscheibenhebegeräten

Die Auswahl der richtigen Ersatzkomponenten erfordert eine sorgfältige technische Bewertung. Sie müssen Ihre Beschaffungsstrategie direkt an Ihren spezifischen geometrischen Randbedingungen ausrichten. Die Evaluierung Ihrer nächsten Strukturschritte gewährleistet eine langfristige Betriebsstabilität.

Konzentrieren Sie sich zunächst stark auf eine strikte Material- und Rillenanpassung. Sie müssen sicherstellen, dass das Rillenprofil Ihr angegebenes Drahtseil richtig hält. In diesen Grenzszenarien ist die Materialhärte von enormer Bedeutung. Eine gehärtete Stahllegierung widersteht den abrasiven Seitenkräften von Grenzflächenwinkeln viel besser als weichere Metalle. Wenn Ihr Seil tief in das Metall eindringt, verschlechtert sich das gesamte System schnell.

Führen Sie als Nächstes vor dem Kauf immer eine gründliche Systemkompatibilitätsprüfung durch. Sie müssen die vorhandenen Rillensteigungswinkel sorgfältig prüfen. Die entlang der Trommelfläche verlaufende Rillenteilung wirkt aktiv auf Ihr einlaufendes Seil ein. Diese geometrischen Kräfte verstärken sich bei starkem Betrieb kontinuierlich. Wenn sie dynamisch aufeinanderprallen, erleiden Ihre teuren Kabel sofort physischen Schaden.

Schließlich legen Sie Wert auf exzellenten technischen Anbieter-Support. Suchen Sie nach Herstellern, die hochtransparente Testdaten bereitstellen. Sie möchten für jedes Produkt klare Diagramme zum D/d-Verhältnis (Seilscheiben-zu-Seil-Durchmesser). Sie sollten auch genaue Tragfähigkeits-Derating-Diagramme für suboptimale geometrische Winkel bereitstellen. Die Zusammenarbeit mit zuverlässigen Fertigungspartnern stellt sicher, dass Sie langlebige Komponenten erhalten, die für die rauen räumlichen Gegebenheiten ausgelegt sind.

Abschluss

Die Korrektur der Positionierung von Winde und Führung bleibt ein grundlegender Schritt zur Optimierung der Leistung des Hebesystems. Das Ignorieren grundlegender Geometrie führt immer zu vorzeitigem Verschleiß sowohl Ihrer Drahtseile als auch Ihrer strukturellen Hardware. Sie können schlechte Aufstellwinkel einfach nicht durch den Kauf von stärkerem Stahl ausmerzen. Ergreifen Sie diese umsetzbaren Schritte, um Ihre wertvollen Hebemittel zu schützen:

• Überprüfen Sie noch heute Ihre aktuellen Hebeumgebungen mit einem Lasermessgerät.

• Messen Sie den genauen Abstand von der Trommelmitte zu Ihrem primären Führungsrad.

• Berechnen Sie Ihren aktuellen maximalen Betriebswinkel mithilfe der oben angegebenen trigonometrischen Arkustangensformel.

• Wenden Sie sich umgehend an einen zertifizierten Spezialisten für Industriemontagen, wenn Sie erste körperliche Symptome bemerken.

• Achten Sie besonders auf erzwungene Torsion, kontinuierliches Drehen des Hakens oder starken Abrieb des Flansches.

FAQ

F: Was ist ein Flottenwinkel?

A: Der Flottenwinkel ist der maximale Winkel, der zwischen dem Drahtseil und einer imaginären Linie gebildet wird. Diese imaginäre Linie verläuft perfekt senkrecht zur genauen Mitte der Windentrommel. Sie messen diesen spezifischen Winkel an der ersten festen Führungsrolle in Ihrem Takelagesystem.

F: Kann der Flottenwinkel null Grad betragen?

A: Nein. Ein Winkel von null Grad ist gefährlich. Ein Winkel unter 0,5° verhindert aktiv, dass das Seil reibungslos über die Trommeloberfläche läuft. Ohne leichte horizontale Spannung stapelt sich das Kabel einfach an einer lokalen Stelle. Schließlich stürzt es ab und sendet schädliche Schockwellen durch die Ausrüstung.

F: Warum haben drehungsfreie Seile strengere Grenzwerte für den Flottenwinkel?

A: Ihre spezielle Innenkonstruktion besteht aus mehreren, dicht gepackten Schichten gegenüberliegender Drahtlitzen. Übermäßige Flottenwinkel zwingen das Seil physisch dazu, aggressiv in die Rollenrille zu rollen. Diese Rollbewegung erzeugt ein starkes Drehmoment. Dieses unerwünschte Drehmoment löst sich schnell auf oder verformt den inneren Kern tödlich, was zu einer sofortigen Vogelnestbildung führt.

F: Wie berechne ich den richtigen Abstand für meine Winde?

A: Sie können eine bewährte Faustregel verwenden. Für eine gerillte Trommel, die einen maximalen Winkel von 2° zulässt, multiplizieren Sie den Abstand von der Trommelmitte zum Flansch (in Fuß) mit 29. Für eine glatte Trommel mit einer Kappe von 1,5° multiplizieren Sie das gleiche Halbwertsmaß mit 38. Dies ergibt den idealen Steigungsabstand.
