DF-545 Planetary Gear Mount Mount Winch ist ein Sparer der Kraftausrüstung.
| Menge: | |
|---|---|
DF-545
HEE
DF-545 40 Tonne Planetary Gear Mount Mount Winde
| Sichere Arbeitsbelastung | 10t |
| Statische Festigkeitstestbelastung | 400kn |
| Drahtseil | Φ25.4 |

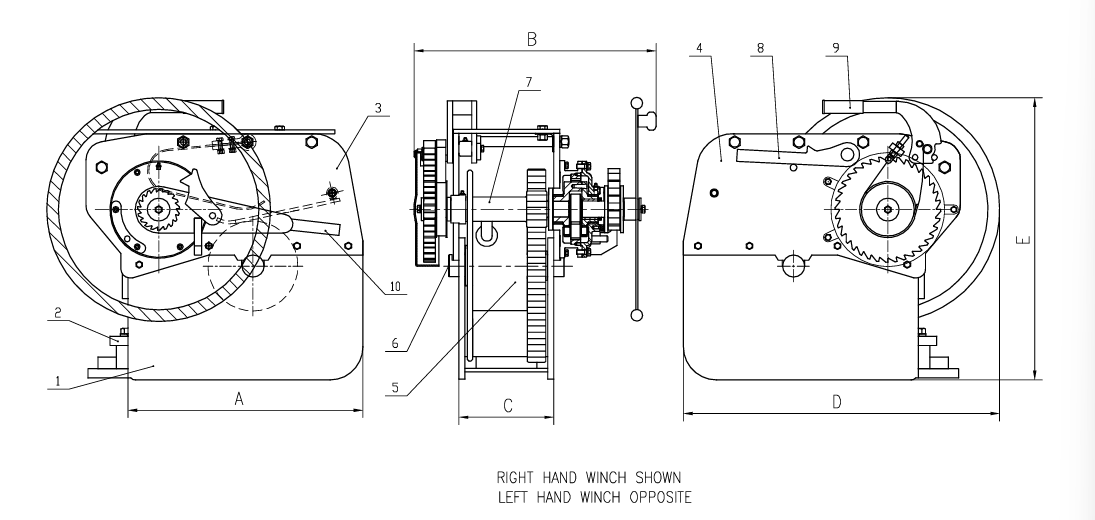

| Modellnummer | A | B | C | D | E | Wt. (Lbs) | Bemerkung |
| DF-545-RH/LH-P | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | P = bemalt |
| DF-545-RH/LH-G | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | G = verzinkt |
| NEIN. | Teilname | Qty | Material | Bemerkung |
| 1 | Basis -Assy | 1 | Stahl | |
| 2 | Basis -Assy | 1 | Stahl | |
| 3 | Seitenplatte obere | 1 | Stahl | |
| 4 | Seitenplatte obere | 1 | Stahl | |
| 5 | Drum Assy | 1 | Montage | |
| 6 | Trommelwelle | 1 | Stahl | |
| 7 | Zahnradwelle ASSY | 1 | Montage | |
| 8 | Assy halten | 1 | Montage | |
| 9 | Bremsgremung | 1 | Montage | |
| 10 | Rachet Assy | 1 | Montage |
